L'effet Coriolis, décrit pour la première fois par le mathématicien français Gaspard-Gustave de Coriolis au XIXe siècle, a trouvé une application remarquable dans la technologie moderne de mesure du débit : le débitmètre Coriolis. En tant que débitmètre Coriolis leaderlien hypertexte : Débitmètre Coriolisfournisseur, je suis ravi de partager comment ces appareils sophistiqués mesurent le flux d’encres avec une grande précision.
Les bases des débitmètres Coriolis
Avant d'aborder les spécificités de la mesure du débit d'encre, il est essentiel de comprendre les principes fondamentaux des débitmètres Coriolis. Ces débitmètres fonctionnent sur le principe de l'effet Coriolis, qui provoque une déviation de la trajectoire d'un objet en mouvement en raison de la rotation du référentiel. Dans le cas d'un débitmètre Coriolis, le référentiel est le tube vibrant à travers lequel s'écoule le fluide (en l'occurrence l'encre).

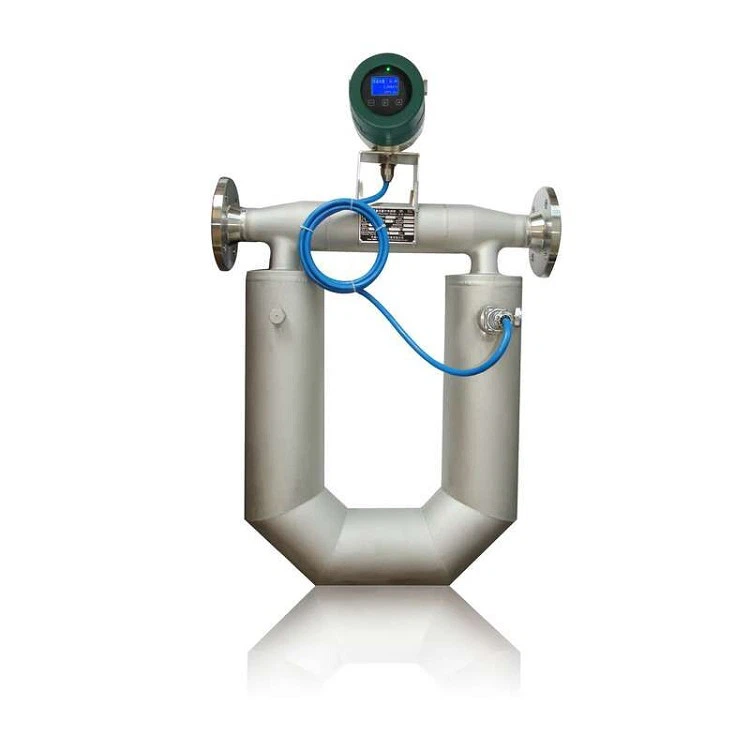

Un débitmètre Coriolis typique se compose d'un ou plusieurs tubes qui vibrent à leur fréquence naturelle. Lorsque l'encre traverse les tubes vibrants, la force de Coriolis agit sur le fluide, provoquant un déphasage dans la vibration des tubes. Ce déphasage est directement proportionnel au débit massique de l'encre. En mesurant ce déphasage, le débitmètre peut déterminer avec précision le débit massique de l'encre passant dans les tubes.
Mesurer le débit d'encre avec des débitmètres Coriolis
L'encre est un fluide complexe doté de propriétés uniques qui peuvent poser des problèmes pour la mesure du débit. Elle peut avoir différentes viscosités, densités et tailles de particules, en fonction du type d'encre et de son application prévue. Les débitmètres Coriolis sont bien adaptés pour relever ces défis en raison de leur capacité à mesurer directement le débit massique, indépendamment des propriétés physiques du fluide telles que la densité, la viscosité et la température.
Installation et configuration
Lors de l'installation d'un débitmètre Coriolis pour la mesure du débit d'encre, il est crucial de garantir un alignement et un support corrects des tubes du débitmètre. Le débitmètre doit être installé dans une section droite de la canalisation, loin de toute source de vibrations ou de turbulences. Cela permet de garantir une mesure de débit précise et fiable.
Une fois installé, le débitmètre doit être calibré en fonction des propriétés spécifiques de l'encre mesurée. Cela implique de saisir la densité et la viscosité de l'encre dans les paramètres de configuration du débitmètre. Le débitmètre peut ensuite utiliser ces valeurs pour calculer le débit massique avec précision.
Mesure du débit massique
Lorsque l'encre circule dans les tubes vibrants du débitmètre Coriolis, la force de Coriolis provoque un déphasage dans la vibration des tubes. Ce déphasage est détecté par des capteurs situés à l'entrée et à la sortie des tubes. Les capteurs convertissent la vibration mécanique en un signal électrique, qui est ensuite traité par l'électronique du débitmètre.
L'électronique du débitmètre analyse le déphasage entre les signaux d'entrée et de sortie pour déterminer le débit massique de l'encre. Cette mesure est très précise, généralement comprise entre ±0,1 % et ±0,5 % du débit réel. La grande précision des débitmètres Coriolis les rend idéaux pour les applications où un contrôle précis du débit d'encre est requis, comme dans les industries de l'impression et de l'emballage.
Mesurer la densité et la viscosité
En plus de mesurer le débit massique, les débitmètres Coriolis peuvent également mesurer la densité et la viscosité de l'encre. La densité de l'encre est déterminée en mesurant la fréquence naturelle des tubes vibrants. À mesure que la densité de l’encre change, la fréquence naturelle des tubes change également. En mesurant ce changement de fréquence naturelle, le débitmètre peut calculer la densité de l'encre.
La viscosité de l'encre peut être estimée en mesurant l'amortissement des vibrations du tube. Les encres à viscosité plus élevée ont tendance à amortir davantage les vibrations du tube que les encres à viscosité plus faible. En mesurant cet effet d'amortissement, le débitmètre peut fournir une estimation de la viscosité de l'encre.
Avantages de l'utilisation de débitmètres Coriolis pour la mesure du débit d'encre
L’utilisation de débitmètres Coriolis pour la mesure du débit d’encre présente plusieurs avantages :
Haute précision
Comme mentionné précédemment, les débitmètres Coriolis offrent une grande précision dans la mesure du débit massique, de la densité et de la viscosité. Cette précision est cruciale pour garantir une qualité d’encre et des performances constantes dans les applications d’impression et d’emballage.lien hypertexte : Débitmètre haute précision
Large rangeabilité
Les débitmètres Coriolis ont une large plage de réglage, ce qui signifie qu'ils peuvent mesurer avec précision une large plage de débits. Cela les rend adaptés aux applications dans lesquelles le débit d'encre peut varier considérablement, comme dans les processus d'impression par lots.
Mesure directe du débit massique
Contrairement aux autres types de débitmètres qui mesurent le débit volumétrique, les débitmètres Coriolis mesurent directement le débit massique. Cela élimine le besoin de compensation de densité, qui peut être une source d'erreur dans la mesure du débit volumétrique.
Faible entretien
Les débitmètres Coriolis ne comportent aucune pièce mobile en contact avec le fluide, ce qui réduit le risque d'usure et minimise les besoins de maintenance. Cela en fait une solution fiable et rentable pour la mesure du débit d’encre.
Applications des débitmètres Coriolis dans l'industrie de l'encre
Les débitmètres Coriolis sont largement utilisés dans l'industrie des encres pour diverses applications, notamment :
Presses à imprimer
Dans les presses à imprimer, les débitmètres Coriolis sont utilisés pour contrôler avec précision le flux d’encre vers les plaques d’impression. Cela garantit une couverture d’encre et une qualité de couleur constantes, ce qui donne lieu à des produits imprimés de haute qualité.
Mélange et mélange d'encre
Les fabricants d'encres utilisent des débitmètres Coriolis pour mesurer avec précision le débit des différents composants de l'encre pendant le processus de mélange et de mélange. Cela permet de garantir des formulations et une qualité d’encre cohérentes.
Emballage et étiquetage
Dans l'industrie de l'emballage et de l'étiquetage, les débitmètres Coriolis sont utilisés pour contrôler le débit d'encre lors de l'impression des étiquettes et des matériaux d'emballage. Cela garantit une application précise et cohérente de l’encre, améliorant ainsi l’attrait visuel des produits.
Conclusion
Les débitmètres Coriolis sont un outil puissant pour mesurer le débit d'encres avec une grande précision et fiabilité. Leur capacité à mesurer directement le débit massique, indépendamment des propriétés physiques du fluide, les rend parfaitement adaptés pour relever les défis uniques posés par la mesure du débit d'encre. Que vous soyez dans l'industrie de l'impression, de l'emballage ou de la fabrication d'encre, un débitmètre Coriolis peut vous aider à contrôler précisément le débit d'encre et à améliorer la qualité de vos produits.
Si vous souhaitez en savoir plus sur notrelien hypertexte : Débitmètre massique Coriolis pour la boissonou pour discuter de vos besoins spécifiques en matière de mesure de débit d'encre, n'hésitez pas à nous contacter. Nous serions heureux de vous aider à trouver la solution adaptée à votre application.
