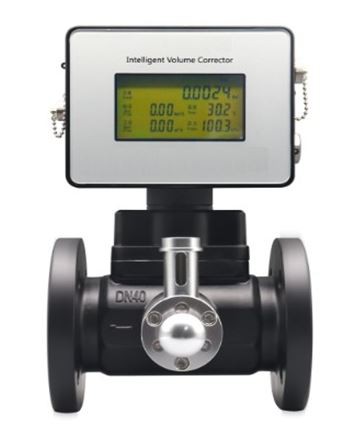

Les débitmètres à turbine à gaz sont principalement utilisés pour mesurer le débit de fluides moyens tels que l'air, l'azote, l'oxygène, l'hydrogène, le biogaz, le gaz naturel, la vapeur, etc. dans les canalisations industrielles. Lors de la mesure du débit volumétrique dans les conditions de travail, ils ne sont pratiquement pas affectés par des paramètres tels que la densité du fluide, la pression, la température, la viscosité, etc. Pas de pièces mécaniques mobiles, donc une grande fiabilité et une faible maintenance. Les paramètres de l'instrument peuvent être stables pendant une longue période.

Caractéristiques principales

(1) Haute précision, bonne répétabilité, faible perte de pression et bonnes performances sismiques ;

(2) Utilisez des roulements de haute qualité, avec une faible résistance au frottement et de bonnes performances d'étanchéité ;

(3) Intégrant un microprocesseur, un capteur de débit, un capteur de température de haute précision et un capteur de pression, mesurant directement le débit, la température et la pression du gaz mesuré, et effectuant automatiquement une opération de compensation de suivi de débit et de correction du facteur de compression ;

(4) L'instrument dispose d'un signal d'impulsion et d'une sortie de signal analogique et peut réaliser directement la collecte centralisée et la gestion en temps réel des données informatiques via l'interface de communication RS485 ou le système GPRS.

(5)Faible consommation d'énergie, alimentation par batterie interne ou alimentation externe ;

(6) Il dispose d'une fonction de stockage de données en temps réel, ce qui peut empêcher la perte de données lors du remplacement de la batterie ou d'une panne de courant soudaine. En cas de panne de courant, les données internes peuvent être stockées de manière permanente.

(7)Il peut être utilisé avec le système de prépaiement par carte IC pour faciliter le règlement des transactions.

Performances techniques

Précision Classe

Classe 1.0: qmax-0.2max ±1.0% 0.2max-min ±2.0%

Classe 1.5 : qmax-0.2max ±1,5 % 0.2max-min ±3.0%

Les produits qui ne sont pas spécialement marqués doivent être livrés conformément à la précision de classe 1.5. Pour toute autre précision, des instructions spéciales seront requises pour la personnalisation lors de la commande.

Modèle, spécification et paramètres de base de débitmètre

product-661-784

Conditions d'utilisation
1. Conditions standard : P=101.325kPa T=293.15k
2.Conditions d'utilisation :
A. température ambiante : -25 ~+80 degré
B. température moyenne : -20 ~+60 degré
C.humidité relative : 5-95 %
D. pression atmosphérique : 86 kpa-106 kpa

Indicateurs de performance électrique

Alimentation électrique fonctionnelle
A. Alimentation interne de l'instrument : batterie au lithium de 6 V CC, qui peut fonctionner normalement lorsque la tension de la batterie est de 3,1 à 3,6 V ;
B Alimentation GPRS interne : une batterie au lithium 6,6 V CC, qui peut fonctionner normalement lorsque la tension de la batterie est de 5,0 ~ 6,6 V ;
C. Alimentation externe : +24 VDC 15 %, ondulation inférieure ou égale à 5 %, convient pour une sortie de 4 à 20 ma, impulsion
sortie, RS-485, etc.
D.Alimentation externe (énergie solaire) Alimentation GPRS : +5vdc--+7vdc.

Mode de sortie d'impulsion
1) Signal d'impulsion du compteur de base : (utilisé pour l'étalonnage de l'instrument) :
Sortie directe du signal d'impulsion d'origine du compteur de base détecté par le capteur de débit via un amplificateur, dans lequel le niveau haut est supérieur ou égal à 20 V et le niveau bas
Inférieur ou égal à 1 V.
2) Signal d'impulsion de condition de travail modifié (ou débit volumique standard) :
Défini par logiciel, la valeur par défaut est la sortie d'impulsion de débit volumique de la condition de travail modifiée, avec des valeurs d'amplitude de : niveau haut supérieur ou égal à 20 V et niveau bas inférieur ou égal à 1 V.
3) Signal d'impulsion équivalent (pour l'entrée du contrôleur de carte IC) :
L'amplitude de sortie A.TTL est de 0 ~ 3 V, la largeur d'impulsion de sortie est supérieure ou égale à 50 ms. Sortie B.OC.

Courant de sortie :
Fonction de sortie de courant analogique standard 4 ~ 20 mA
Il est directement proportionnel au débit volumique standard, 4 mA correspond à 0 Nm3/h, 20 mA correspond au débit volumique standard maximal (cette valeur peut être définie).
La forme de sortie est : système à deux fils

Communication RS485
Grâce à l'interface standard interne RS485, il peut être connecté à des ordinateurs hôtes tels que des ordinateurs personnels et des PLC pour une communication série. Il peut afficher la pression moyenne, la température, le débit instantané, le débit standard accumulé, la tension de la batterie, etc.

Statut de travail

product-537-300

1. Total : débit cumulé, la valeur affichée peut contenir 4 décimales, la valeur maximale est 9999999999 ; lorsque l'état d'affichage s'accumule, m3 s'affiche. Lorsque l'écran affiche l'état accumulé, m3 ne s'affiche pas.

2.débit opératif : La valeur affichée est conservée à au moins 3 décimales et la valeur maximale est de 9999 m3/h ;

3. Débit standard : la valeur affichée est au minimum de 3 décimales et la valeur maximale est de 99999 Nm3/h ;

4. Pression : la valeur affichée est au minimum de 3 décimales. La valeur maximale est de 9999. L'unité est en Kpa pour la sélection. La plage de pression est de 0-20000 Kpa (pression manométrique). Lorsque cette plage est dépassée, la pression clignote.

5. Température : la plage de valeurs affichée est de -50 degrés à - 300 degrés. En dehors de cette plage, la température (Temp) clignote ;

6." Exécute l'affichage du mode d'alimentation, fournit une invite de charge de la batterie et affiche le niveau de la batterie.
