Comment calibrer un débitmètre de racines?

Les débitmètres de racines sont largement utilisés dans diverses industries pour mesurer le volume de gaz traversant un pipeline. En tant que fournisseur de débitmètre de racines, je comprends l'importance d'un étalonnage précis pour assurer les performances fiables de ces instruments. Dans cet article de blog, je partagerai quelques informations sur la façon de calibrer efficacement un débitmètre de racines.

Comprendre les bases des flux de cotes

Avant de plonger dans le processus d'étalonnage, il est essentiel de comprendre clairement le fonctionnement des débitmètres des racines. Un débitmètre de racines se compose de deux rotors contre-rotants avec des lobes qui se réunissent ensemble. Au fur et à mesure que le gaz traverse le compteur, les rotors tournent et le nombre de rotations est proportionnel au volume de gaz passé. Ce mouvement mécanique est ensuite traduit par un signal électrique, qui peut être utilisé pour afficher le débit.

La précision d'un débitmètre de racines dépend de plusieurs facteurs, notamment la conception des rotors, la qualité de la fabrication et les conditions de fonctionnement. Au fil du temps, des facteurs tels que l'usure, les changements dans la composition du gaz et les variations de température peuvent affecter les performances du débitmètre, ce qui rend l'étalonnage nécessaire.

Contrôles de pré-étalonnage

Avant de commencer le processus d'étalonnage, il est crucial d'effectuer une série de contrôles d'étalonnage. Ces vérifications aident à garantir que le débitmètre est en bon état de fonctionnement et que le processus d'étalonnage donnera des résultats précis.

1. Inspection visuelle: Effectuer une inspection visuelle approfondie du débitmètre. Vérifiez tous les signes de dommages physiques, tels que des fissures, des bosses ou des connexions lâches. Assurez-vous que le compteur est correctement installé dans le pipeline, sans obstruction ni fuite.
2. Chèques électriques: Vérifiez les connexions électriques du débitmètre. Vérifiez l'alimentation, les câbles de signal et tout équipement de contrôle associé. Assurez-vous que les signaux électriques sont stables et dans la plage spécifiée.
3. Qualité du gaz: Analysez la qualité du gaz qui traverse le compteur. Le gaz doit être propre et exempt de contaminants, car les impuretés peuvent affecter les performances des rotors et entraîner des mesures inexactes. Si nécessaire, installez les filtres appropriés en amont du débitmètre.

Méthodes d'étalonnage

Il existe plusieurs méthodes disponibles pour calibrer un débitmètre de racines. Le choix de la méthode dépend de divers facteurs, tels que les exigences de précision, l'équipement d'étalonnage disponible et la nature de l'application.

Méthode gravimétrique

La méthode gravimétrique est l'un des moyens les plus précis de calibrer un débitmètre de racines. Cette méthode consiste à mesurer la masse du gaz qui passe par le débitmètre sur une période spécifique.

1. Configurer l'équipement: Installez une échelle de pesée de précision et un navire de collecte en aval du débitmètre. Assurez-vous que le navire de collecte est correctement scellé pour éviter les fuites de gaz.
2. Mesurer la masse: Démarrez le flux de gaz et enregistrez l'heure. Après une période prédéterminée, arrêtez le débit et pesez le navire de collecte. La différence de masse avant et après le test représente la masse du gaz qui a traversé le débitmètre.
3. Calculer le débit: En utilisant la masse mesurée et l'intervalle de temps, calculez le débit réel du gaz. Comparez cette valeur avec la lecture du débitmètre pour déterminer le facteur d'étalonnage.

Méthode volumétrique

La méthode volumétrique est une autre technique d'étalonnage couramment utilisée. Cette méthode mesure le volume de gaz qui passe à travers le débitmètre.

1. Utilisez une norme volumétrique: Utilisez une norme volumétrique, comme un prover de cloche calibré ou un prover de piston. Connectez la norme au débitmètre en série.
2. Mesurer le volume: Passez un volume connu de gaz à travers le débitmètre et la norme volumétrique simultanément. Comparez le volume mesuré par le débitmètre avec le volume connu de la norme.
3. Déterminer le facteur d'étalonnage: Sur la base de la comparaison, calculez le facteur d'étalonnage du débitmètre. Ajustez les paramètres du débitmètre en conséquence pour assurer des mesures précises.

Méthode de comparaison

La méthode de comparaison consiste à comparer les performances du débitmètre Roots avec un débitmètre de référence qui a été précédemment calibré.

1. Installez le débitmètre de référence: Installez un débitmètre de référence, qui est traçable à une norme nationale ou internationale, en parallèle avec le débitmètre à calibrer.
2. Mesurer le flux: Passez le gaz à travers les deux débitmètres simultanément. Enregistrez les lectures de débit des deux compteurs.
3. Calculez l'écart: Comparez les lectures des deux débitmètres. Calculez l'écart entre les deux valeurs et utilisez ces informations pour ajuster l'étalonnage du débitmètre des racines.

Procédure d'étalonnage

Une fois que vous avez sélectionné la méthode d'étalonnage appropriée, suivez ces étapes générales pour la procédure d'étalonnage:

1. Zéro le débitmètre: Avant de commencer l'étalonnage, zéro le débitmètre. Cela garantit que le compteur lit zéro lorsqu'il n'y a pas de débit de gaz.
2. Calibration à faible débit: Démarrez le processus d'étalonnage à faible débit. Augmentez progressivement le débit de gaz et enregistrez les lectures du débitmètre à différents points d'écoulement. Comparez ces lectures avec les valeurs réelles obtenues à partir de la méthode d'étalonnage.
3. Étalonnage à haut débit: Répétez le processus à des débits élevés. Assurez-vous que le débitmètre est capable de mesurer avec précision le débit de gaz sur toute la plage de fonctionnement.
4. Ajustement: En fonction de la comparaison entre les lectures de débitmètre et les valeurs réelles, effectuez les ajustements nécessaires aux paramètres du débitmètre. Cela peut impliquer l'ajustement du facteur d'étalonnage, la modification de la sortie du signal ou la modification des paramètres internes du compteur.
5. Vérification: Après avoir effectué les ajustements, vérifiez l'étalonnage en répétant les mesures à différents débits. Assurez-vous que les lectures de débitmètre sont dans les limites de précision spécifiées.

Post - Considérations d'étalonnage

Après avoir terminé le processus d'étalonnage, il y a plusieurs considérations de post-étalonnage à garder à l'esprit:

1. Documentation: Maintenir des enregistrements détaillés du processus d'étalonnage. Documentez la méthode d'étalonnage utilisée, les résultats d'étalonnage et tous les ajustements apportés au débitmètre. Cette documentation est essentielle pour le contrôle de la qualité et la conformité réglementaire.
2. Chèques réguliers: Établir un calendrier d'étalonnage régulier pour le débitmètre des racines. Selon l'application et les conditions de fonctionnement, le débitmètre peut devoir être calibré annuellement ou plus fréquemment.
3. Surveillance des performances: Surveillez en continu les performances du débitmètre après l'étalonnage. Recherchez tout signe de dérive ou d'inexactitude dans les mesures. Si nécessaire, effectuez des contrôles d'étalonnage supplémentaires.

Importance de l'étalonnage pour les flux de racines

L'étalonnage précis des flux de flux de racines est crucial pour plusieurs raisons:

1. Contrôle des processus: Dans les processus industriels, une mesure précise du débit est essentielle pour maintenir le contrôle des processus. Un débitmètre calibré garantit que la bonne quantité de gaz est utilisée, ce qui aide à optimiser le processus et à améliorer la qualité du produit.
2. Facturation et comptabilité: Dans l'industrie du gaz, les débitmètres sont utilisés à des fins de facturation. L'étalonnage précis garantit que les clients sont correctement facturés pour le gaz qu'ils consomment, ce qui est important pour le fournisseur et le consommateur.
3. Sécurité: Dans certaines applications, comme dans l'industrie pétrolière et gazière, la mesure précise du débit est essentielle pour des raisons de sécurité. Un débitmètre calibré aide à empêcher le flux de gaz sur ou moins ou sous-traitant, ce qui peut entraîner des situations dangereuses.

Contact pour les services d'achat et d'étalonnage

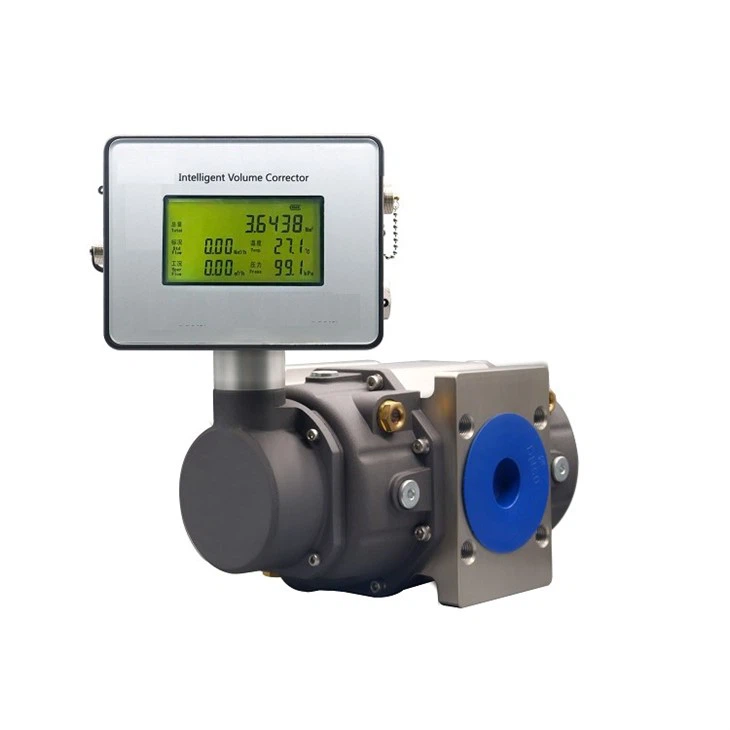

En tant que fournisseur de débitmètre de racines fiable, nous offrons une qualité élevéeDébitmètre de racines pour le gazProduits et services d'étalonnage professionnels. Notre équipe d'experts s'est engagée à vous fournir les meilleures solutions pour vos besoins de mesure du débit. Si vous cherchez un nouveauDébitmètre des racines de gazou besoin d'étalonner votre compteur existant, nous sommes là pour vous aider. Si vous êtes intéressé par nos produits ou services, n'hésitez pas à nous contacter pour plus de discussions et de négociation.

Références

• ISO 9300: 2019, «Mesure du flux de gaz au moyen de buses de venturi à débit critique»
• ASTM D3145 - 06 (2016), «Méthode d'essai standard pour la mesure du débit de gaz au moyen de buses critiques de Venturi»
• Spitzer, DW (2001). «Mesure du débit: guides pratiques pour la mesure et le contrôle». Isa - La société d'instrumentation, de systèmes et d'automatisation.
