Le débitmètre à ultrasons HY-2000H est conçu pour mesurer la vitesse du liquide dans un conduit fermé. Les transducteurs sont de type à pince sans contact, ce qui offre les avantages d'un fonctionnement sans encrassement et d'une installation facile.
Caractéristiques:
Mesure de haute précision
Linéarité : supérieure à {{0}},5 % , Répétabilité : supérieure à 0,2 % , Précision : supérieure à ±1 %
Petite taille, poids léger
Dimensions : 200 × 93 × 33 mm ; Poids : 390 g
Mesure non intrusive
Transducteur à pince non intrusif, pas de chute de pression, pas de perturbation de la conduite.
Large plage de mesure
Plusieurs types de transducteurs pour la sélection, mesurant la taille du tuyau de DN15mm à DN6000mm

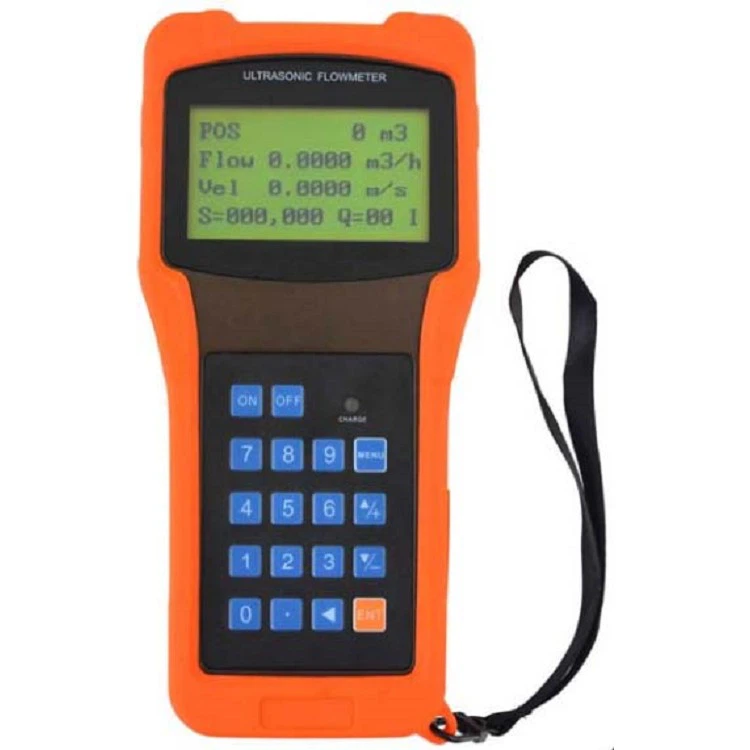

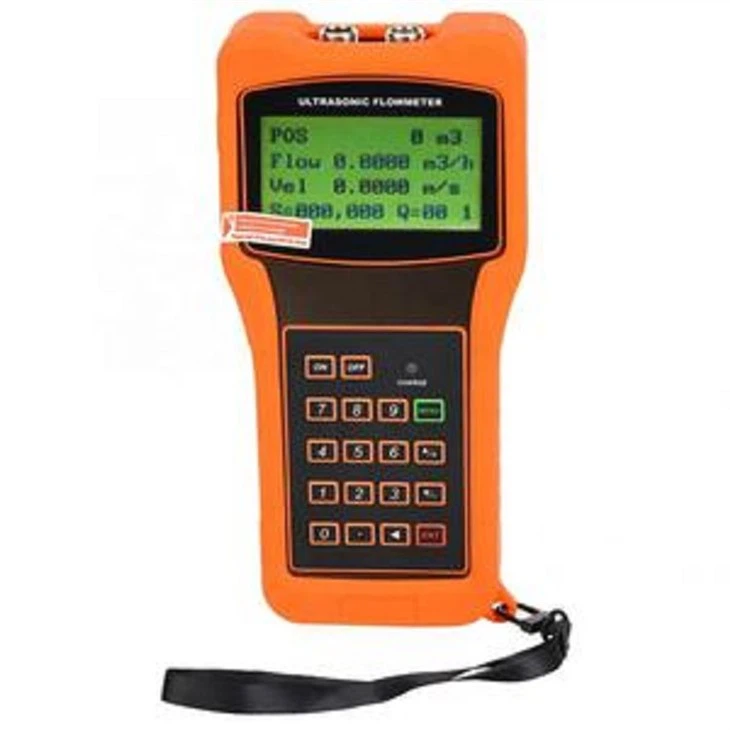

Grand écran LCD
Affichage du débit instantané, du débit cumulé (positif, négatif et net), de la vitesse, de l'état de fonctionnement, etc.
Enregistreur de données intégré
Enregistreur de données 24K intégré, stocke plus de 2000 lignes de données de mesure
Applications:
Alimentation en eau/chaleur
Centrale électrique
Métallurgie
Pétrole et produits chimiques

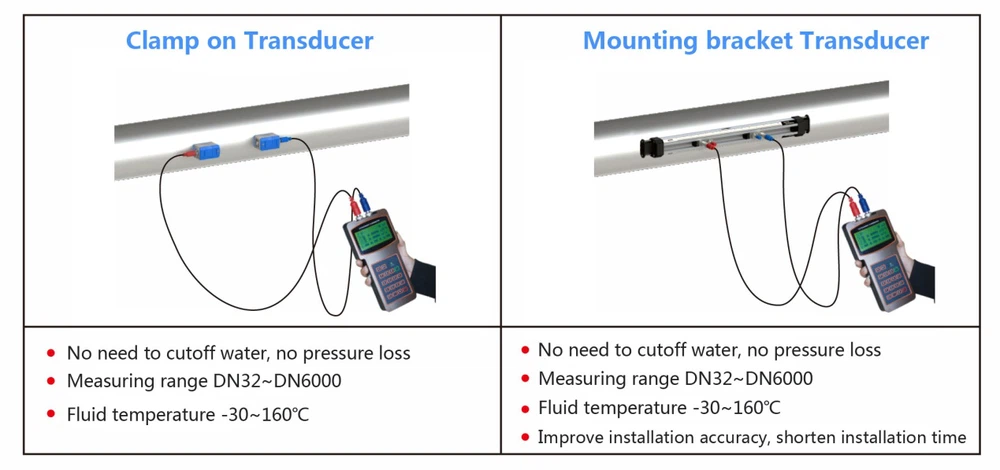

Diagramme de mesure :

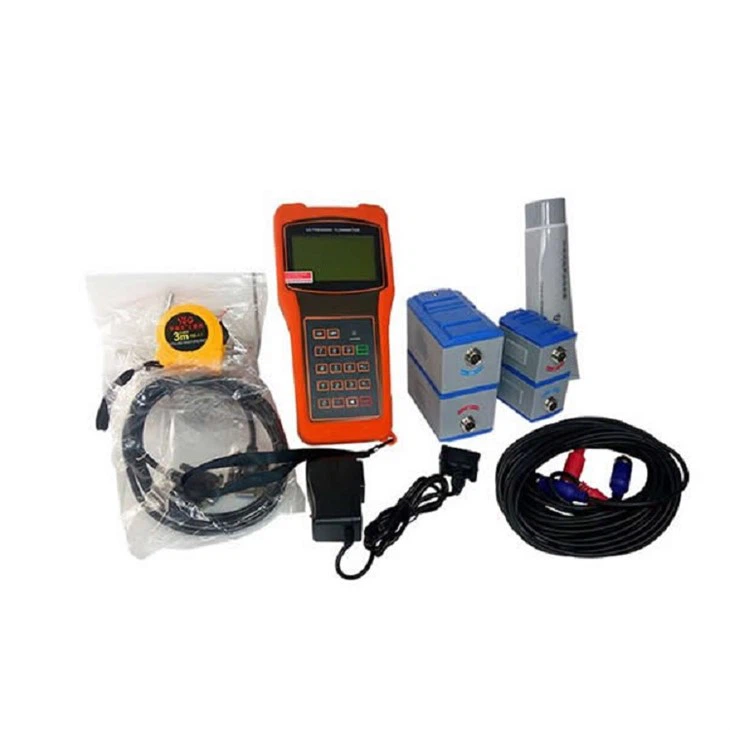

Description des pièces :

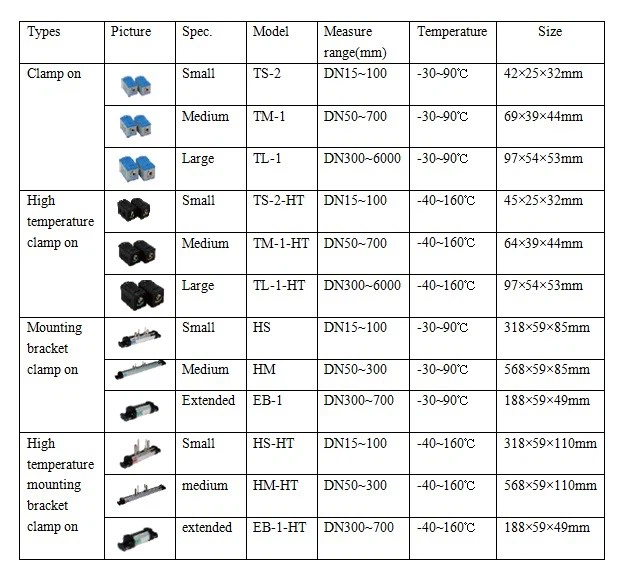

Transducteurs optionnels :
Caractéristiques techniques:
|
Articles |
Performances et paramètres |
|
|
Unité principale |
Principe |
débitmètre à ultrasons à temps de transit |
|
Précision |
Précision :plus de 1 % -2 % ; Répétabilité : plus de 0,2 % |
|
|
Afficher |
LCD 4 lignes x 16 caractères avec rétroéclairage |
|
|
Dimension |
200*93*33cm : 390g |
|
|
Opération |
Prise en charge du clavier tactile léger à 16 touches et du logiciel de clavier de simulation |
|
|
Interface de données |
Isoler l'interface série RS232, mettre à niveau le logiciel du compteur de vol par ordinateur, prendre en charge le MODBUS, etc. |
|
|
Signal de sortie |
Sortie OCT 1 voie |
|
|
Câble spécial |
Câble à paire torsadée, ;Sélectionnez la communication RS232.; Généralement, la norme est de 5 m * 2, 10 m * 2 en option |
|
|
État du tuyau |
Matériau du tuyau |
L'acier, l'acier inoxydable, la fonte, le cuivre, les tuyaux en ciment, le PVC, l'aluminium, les produits en acier de verre, le revêtement sont autorisés. |
|
Diamètre du tuyau |
DN 15---2000 mm |
|
|
Tuyau de longueur droite |
L'installation du transducteur doit être satisfaite : amont 10D, aval 5D, 30D de la pompe. |
|
|
Milieu de mesure |
Type de liquide |
Eau ; Liquides ultra-purs; Solvants et autres liquides |
|
Température |
Transducteur standard : -30--90 degré ; Transducteur haute température : -40--160 degré |
|
|
Turbidité |
sous 10000ppm et moins de bulles |
|
|
Débit |
0--±10m/s |
|
|
Sens de l'écoulement |
Mesure de deux sens (plus-minis) du débit |
|
|
Environnement de travail |
Température |
Unité principale : -20--60 degré |
|
Transducteur de débit : -40--160 degré ; Transducteur de température : selon les demandes du client. |
||
|
Humidité |
Unité principale : 85 % d'humidité relative |
|
|
Source de courant |
CA 110 V-240V |
|

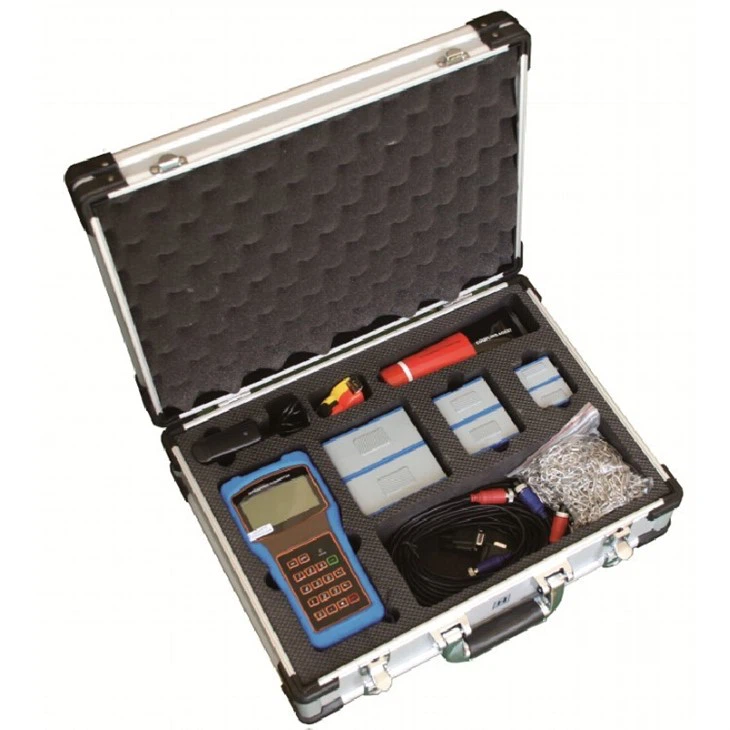

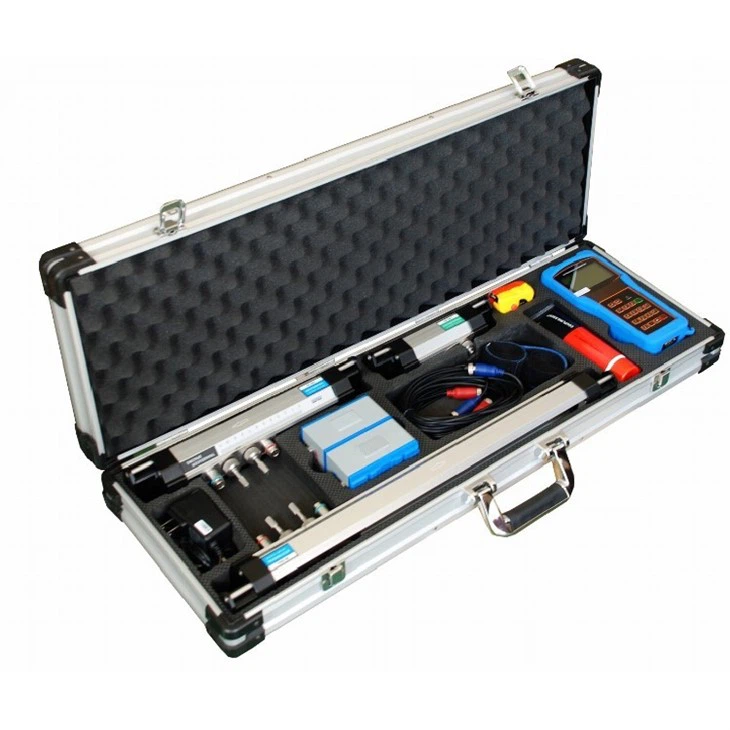

Emballer:
Sélection Medel :
TUF-2000H---[Transducteur]----[Longueur de câble]
5 5M x 2 (par défaut)
10 10M x2
Produits concernés : TUF-2000SW, TUF-2000M, TUF-2000P
