Débitmètre de gaz avec sortie 4-20mA

Diamètre nominal(mm)

15,20,25,40,50,65,80,100,125,150,200,250,300,(300-1000 plugiciel)

Pression nominale(MPa)

DN15-DN200 4.0(>4.0 Agreement supply),DN250-DN300 1.6(>1.6 Contrat de fourniture)

Température moyenne (degré)

Piézoélectrique :-40-100,-40-250,-40-330 ;Capacitif : -40-400,-40-500

Matériau du corps

SS304, SS316 autres selon demande

Précision

±1 % R, ±1,5 % R ;

Plug-in : ±2,5 % R,

Gamme

1:6-1:25

Tension d'alimentation

CC 24V (CC) ;

Batterie 3.6V

signal de sortie

Impulsion d'onde carrée (sauf type alimenté par batterie) : niveau haut supérieur ou égal à la tension d'alimentation moins 1 V, niveau bas inférieur ou égal à 1 V ; courant : 4 ~ 20mA

Coefficient de perte de charge

Conforme à la norme JB/T9249 Cd inférieur ou égal à 2,4

Marque antidéflagrante

EXiaIICT4 Ga

Paramètres de sécurité intrinsèque

Ui= 28VCC, Ii=100mA, Pi=0.657W, Ci=0.μF, Li=0mH

Niveau de protection

Type de plongée IP65 ordinaire IP68

Conditions environnementales

Température -20 degré C ~ 55 degré C, humidité relative 5 % ~ 90 %, pression atmosphérique 86 ~ 106 kPa

Milieu applicable

Gaz, liquide, vapeur

Portée d'émission

Type de sortie d'impulsion à trois fils : inférieur ou égal à 300 m, type de sortie de courant standard à deux fils (4 ~ 20 mA) inférieur ou égal à 1 500 m ; résistance de charge inférieure ou égale à 500Ω ; RS485 Inférieur ou égal à 1200m.

Débitmètre vortex de type wafer

Le côté gauche est un débitmètre vortex sans type de compensation

Le côté droit est le débitmètre vortex de type compensation

Bride de montage de carte de support, facile à installer et à utiliser

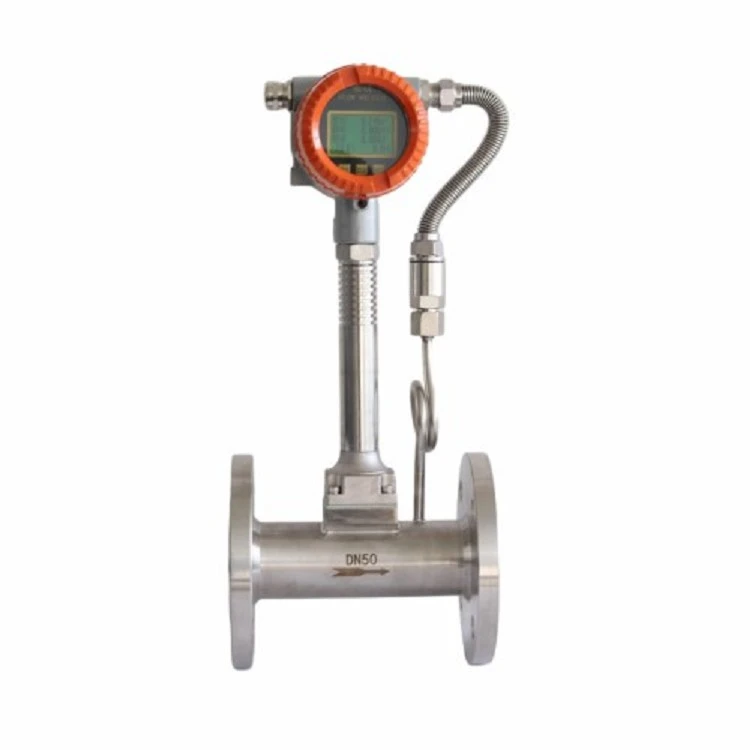

Débitmètre vortex à bride

Le côté gauche est un débitmètre vortex sans compensation

Le côté droit est le débitmètre vortex de type compensation

Vortex a sa propre bride et doit uniquement être connecté à la bride d'accouplement sur le tuyau.

Débitmètre vortex enfichable

Le côté gauche est un simple débitmètre vortex enfichable. En la connectant à la bride de base, la sonde est insérée au centre du tuyau et la direction est ajustée. Peut être utilisé pour des mesures de grand diamètre

Le côté droit est un débitmètre vortex enfichable à clapet à bille. Le robinet à tournant sphérique assorti peut être facilement démonté et entretenu. Il convient à une utilisation dans des environnements de gros calibre et de taille moyenne qui nécessitent un entretien fréquent.

Diamètre du mètre

(mm)

Type de canalisation

Type d'insertion

Plage de mesure liquide (m³/h)

Plage de mesure de gaz (m³/h)

Plage de mesure liquide (m³/h)

Plage de mesure de gaz (m³/h)

DN15

1-8

5-40

DN20

1.2-12

6-50

DN25

1.6-16

8-60

DN32

2-20

12-120

DN40

2-30

20-200

DN50

3-50

30-300

DN65

18-180

50-500

DN80

15-150

70-700

DN100

20-200

100-1000

DN125

36-360

150-1500

DN150

50-500

200-2000

DN200

100-1000

400-4000

70-700

600-6000

DN250

150-1500

600-6000

110-1100

1060-10600

DN300

200-2000

1000-10000

180-1800

1500-15000

DN350

300-3000

1500-15000

210-2100

2000-20000

DN400

350-3500

1800-18000

180-2700

2700-27000

DN450

230-2300

3300-33000

DN500

280-4200

4240-42400

DN600

410-6100

6100-61000

DN700

580-7300

7800-78000

DN800

720-10800

10850-108500

DN900

970-12000

13000-130000

DN1000

1130-16900

17000-170000

DN1100

1450-18000

19000-190000

DN1200

1630-24400

24400-244000

DN1300

2020-25300

27000-270000

P

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

1.2

1.4

1.6

1.8

2.0

T

120

134

144

152

159

165

170

175

175

179

187

195

201

207

212

D

1.12

1.67

2.17

2.67

3.17

3.71

4.11

4.66

4.66

5.14

6.12

7.1

8.08

9.06

10.05

T

P

130

140

150

160

170

180

190

210

220

250

300

360

0.10

1.10

1.07

1.04

1.02

0.99

0.97

0.95

0.91

0.89

0.83

0.76

0.69

0.15

1.38

1.34

1.34

1.28

1.24

1.21

1.19

1.13

1.11

1.04

0.95

0.86

0.26

1.96

1.90

1.85

1.81

1.76

1.72

1.64

1.61

1.51

1.37

1.24

0.30

2.12

2.01

2.01

1.96

1.92

1.37

1.79

1.68

1.53

1.38

0.36

2.46

2.39

2.33

2.27

2.21

2.11

2.06

1.94

1.76

1.59

0.40

2.61

2.54

2.47

2.41

2.30

2.25

2.11

1.91

1.73

0.50

3.16

3.07

2.99

2.91

2.77

2.71

2.54

2.30

2.07

0.60

3.61

3.51

3.42

3.25

3.18

2.97

2.69

2.42

0.70

4.05

3.94

3.74

3.65

3.41

3.09

2.78

0.80

4.59

4.46

4.23

4.13

3.85

3.48

3.13

0.90

5.15

4.99

4.73

4.61

4.30

3.88

3.48

1.00

5.54

5.23

5.09

4.75

4.28

3.84

1.15

6.37

6.00

5.84

5.43

4.88

4.37

1.50

7.87

7.64

7.05

6.30

5.63

1.65

8.70

8.43

7.76

6.92

6.17

1.80

9.55

9.24

8.48

7.55

6.72

2.00

10.36

9.47

8.39

7.45

2.20

11.51

10.47

9.24

8.20

2.50

12.02

10.55

9.32

OD

Pression
MPa

L
millimètre

L1
millimètre

D
millimètre

D1
millimètre

H
millimètre

H1
millimètre

d1
millimètre

d2
millimètre

n

DN15

4

67/90

90/115

53

95

400

427

78

14

3

DN20

67/90

90/115

53

95

400

427

78

14

3

DN25

67/90

90/115

53

100

400

427

78

14

3

DN32

78

110

68

124

400

435

95

14

4

DN40

79

112

77

140

407

442

106

18

4

DN50

82

114

85

145

406

437

112

18

4

DN65

1.6

83

110

103

165

425

461

130

18

4

DN80

83

116

118

180

440

484

145

18

6

DN100

90

130

140

210

467

508

175

18

6

DN125

90

125

165

235

475

516

200

18

8

DN150

95

133

193

270

505

549

230

22

8

DN200

102

139

246

325

568

615

285

22

8

DN250

115

160

299

370

625

665

330

22

10

DN300

130

187

345

425

675

715

380

22

10

OD

millimètre

Pression

Mpa

L
millimètre

D
millimètre

d
millimètre

H
millimètre

k
millimètre

d2
millimètre

n

DN10

4.0

200

90

10

405

60

14

4

DN15

200

95

15

405

65

14

4

DN20

200

105

20

415

75

14

4

DN25

200

115

25

415

85

14

4

DN32

200

140

32

440

100

18

4

DN40

200

150

40

440

110

18

4

DN50

200

165

50

450

125

18

4

DN65

1.6

200

185

65

473

145

18

8

DN80

200

200

80

480

160

18

8

DN100

200

220

100

505

180

18

8

DN125

200

250

125

530

210

18

8

DN150

200

285

150

550

240

22

8

DN200

200

340

200

605

295

22

12

DN250

250

405

250

665

355

26

12

DN300

250

460

300

715

410

26

12

LUGB-

1

2

3

4

5

6

7

8

Débitmètre Vortex

Moyen

L

Liquide

G

Gaz/Air

S

Vapeur

Diamètre

xxx

Support pour diamètre
015 : DN 15 ; 050 : DN 50 ; 100 : DN 100 ; 300 : DN 300

Structure

S

Type compact

L

Type à distance

Type de convertisseur

C

4-20Sortie mA/impulsion avec alimentation 24 VDC

D

4-20Sortie mA/impulsion avec alimentation 24 VDC ; Compensation de température et de pression

P

Sortie d'impulsion avec alimentation par batterie

PB

Sortie d'impulsion avec alimentation par batterie ; Compensation de température et de pression

Avis:

Modbus/Hart est en option avec alimentation 24VDC

Matériau du corps

S4

SS304

S6

SS306

Antidéflagrant

BT

ExdIIBT6

TDM

ExiaIICT6

N / A

Non antidéflagrant

Connexion

WF

Connexion Wafer

DXX

D16 : Bride DIN PN 16 ; D25 : Bride DIN PN 25...

AXX

A15 : bride ANSI 150# ; A30 : Bride ANSI 300#…

JXX

J10 : Bride JIS 10K ; J20 : Bride JIS 20K...

Évaluation de la température

T1

-20 degré … plus 100 degrés

T2

-20 degré … plus 250 degrés

T3

-20 degré … plus 350 degrés
