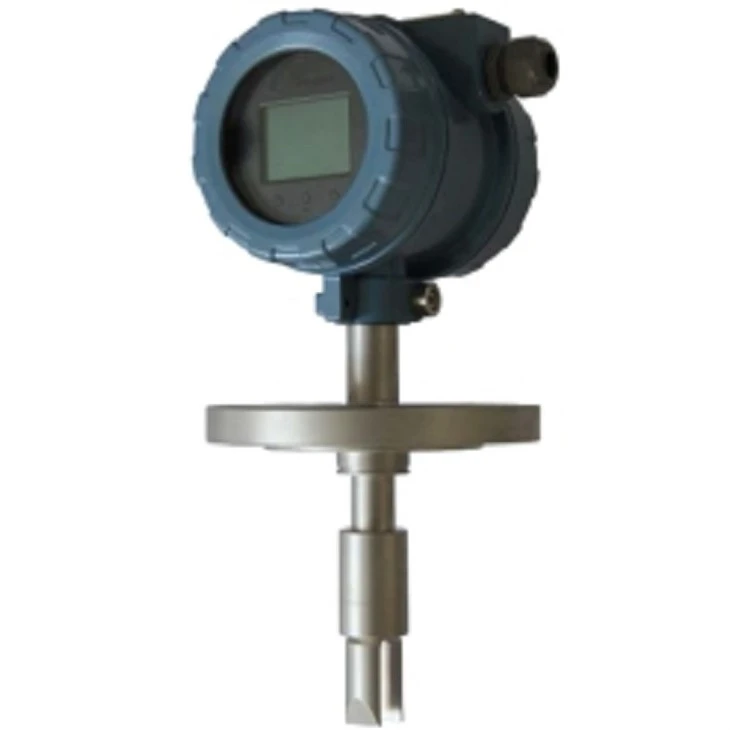

Le compteur de densité à fourche (concentration) de la série HYFDM886 est une mesure en ligne continue de la densité du liquide et est principalement utilisé pour le contrôle de l'automatisation des processus industriels. La densité peut être exprimée en : Brix, GL, Baume, Plato et pourcentage de concentration, selon le procédé industriel.
La série HYFDM886 de compteurs de densité (concentration) à fourche peut être largement utilisée dans les sites industriels tels que les pipelines sur site, les réservoirs de stockage ouverts ou fermés, et peut mesurer en continu et en temps réel la densité liquide des pipelines ou des réservoirs.
Application typique
◆Industrie sucrière et industrie vinicole :
Jus d'extrait, sirop, jus de raisin, etc., degré d'alcool GL, interface éthane éthanol, etc.
◆Industrie laitière :
Lait concentré, lactose, fromage, fromage, acide lactique, etc.
◆Construction, exploitation minière :
Pâte, charbon (charbon de lavage), potasse, saumure, phosphate, composés, calcaire, cuivre, etc.
◆Affinage :
Huile lubrifiante, aromatiques, mazout, huile végétale, etc.
◆Transformation alimentaire :
Jus de tomate, jus, huile végétale, lait d'amidon, confiture, etc.
◆Industrie des pâtes et papiers :
Pulpe noire, pulpe verte, nettoyage de pulpe, évaporateur, pulpe blanche, caustique, etc.
◆ Chimique :
Acide de batterie (concentration d'acide sulfurique, ratio), soude caustique, urée, détergent, polymère, éthylène glycol, chlorure de sodium, hydroxyde de sodium, etc.
◆Pétrochimie :
Gaz naturel liquéfié, lavage de pétrole et de gaz, kérosène, huile de lubrification, interface huile/eau, etc.
◆ Traitement des boissons :
Bière, boissons gazeuses, vin de fruits, café instantané, malt, etc.
◆Pharmaceutique :
Concentration, fermentation, évaporation, ratio
Avantages techniques
◆ Lectures directes de densité ou de concentration, les unités techniques disponibles incluent : g/cm3, kg/m3, gravité spécifique, degré Brix, degré Baume, degré Plato, degré GL, pourcentage solide, etc.
◆ Convient aux liquides fluides ou stationnaires
◆ Convient pour la mesure de la densité des pipelines et des réservoirs
◆Le système à quatre fils utilise une sortie 4-20mA/Hart
◆Adopter une structure intégrée, pas de pièces mobiles
◆Raccords de processus industriels et sanitaires standard
◆ Le convertisseur peut être équipé de la fonction de transmission à distance sans fil GPRS
◆ Capteur de température intégré pour une compensation de température précise
◆Vérification à distance en ligne, affichage local numérique
◆Correction linéaire multipoint d'usine, plus grande précision
◆Réétalonnage sur site : pas de source de référence standard, pas d'étalonnage expérimental, pas d'interruption de processus
◆ Le convertisseur est compatible avec les méthodes d'installation murale, intégrée et de bureau.
◆Le convertisseur adopte un écran tactile et l'interface est plus conviviale
caractéristiques du produit
Le compteur mesure la densité et la température de la ligne et calcule la densité standard à l'aide de tables API ou de références matricielles et de paramètres tels que API, Brix, pourcentage de solides, pourcentage de concentration, pourcentage de masse, pourcentage de volume et gravité spécifique (même des équations quadratiques définies par l'utilisateur) .
Ces paramètres peuvent être utilisés pour piloter deux sorties mA (4-20mA) intégrées, ce qui en fait une variable de processus dans une application de contrôle sans composants de traitement électroniques supplémentaires.
1ère ligne : Brix/Baume/Plato ou autres 2ème ligne : Densité ou Concentration 3ème ligne : Température
4ème ligne : Date et heure
Paramètres de performance
|
Précision |
±{{0}}.001 g/cc (±1,0 kg/m3) |
|
|
Gamme |
0~3 g/cc |
|
|
Répétabilité |
±0.0001G/CC |
|
|
Effet de la température du processus |
±0.0001G/CC |
|
|
Écart de température |
– 50 degrés ~ plus 200 degrés |
|
|
Sortir |
4-20/fréquence (Rs485 ou Hart en option) |
|
|
Source de courant |
24VDC |
|
|
Température de processus |
– 50 degrés ~ plus 150 degrés （– 58 ℉ ~ plus 302 ℉） |
|
|
Température ambiante |
– 40 degrés ~ plus 85 degrés （– 40 ℉ ~ plus 185 ℉） |
|
|
Pression de travail maximale |
Tige courte |
3000 psi (207 bars) |
|
Longue tige |
1450 psi (100 bars) |
|
|
Protection contre les surpressions |
1,5 fois la pression maximale |
|
|
protection |
IP65 |
|
Installation
Installation de la bride (tige courte) :
Câblage
Les bornes 1 et 2 sont des sorties 4-20mA pour la température
Les bornes 3 et 4 sont des sorties 4-20mA de densité
Les bornes 7 et 8 sont alimentées en 24 VDC.
Bon de commande :
|
Code |
Description |
|
HYFDM-886 |
HYFDM886 FourchetteDensité Mètre |
|
Code |
Matériel |
|
A |
SS316L |
|
C |
Hastelloy C22 |
|
Z |
Matériel spécial en option |
|
Code |
Température |
|
N |
0~40 degrés (température normale) |
|
M |
0~80 degrés |
|
H |
0~100 degrés |
|
S |
Demande spéciale en option |
|
Code |
Gamme |
|
X |
0~1g/cc |
|
B |
0~1,5 g/cc |
|
E |
0~2g/cc |
|
Q |
0~3g/cc |
|
Code |
Précision |
|
1 |
0.10 % |
|
2 |
00,05 % |
|
Code |
Afficher |
|
0 |
Sans |
|
1 |
affichage LCD |
|
Code |
Installation |
|
Z |
Bride (égale ou supérieure à 2") |
|
W |
Fileux (plus de M42) |
|
T |
Tri-clamp (égal ou supérieur à 2") |
|
S |
Demande spéciale en option |
|
Code |
Sortir |
|
A |
4~20mA avec Hart |
|
D |
RS485 |
|
Code |
Insertion longueur |
|
P |
125 mm |
|
T |
Selon la demande de l'acheteur |
