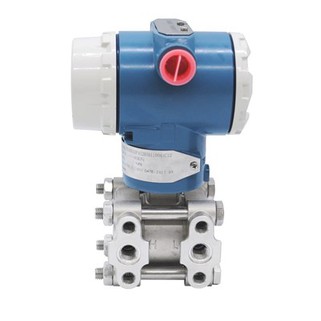

Transmetteur de pression absolue Smart 3051

Fluide de processus

Gaz, liquide ou vapeur

Application pour

Mesure de pression absolue

Gamme

0 - 00,16 kPa ~ 0 - 10,5 kPa (min.)

{{0}}.0 MPa ~ 0 - 40.0 MPa (maximum)

Classe de précision

plus /- 00,005 % de l'étendue

La stabilité

plus /-0.10 % de l'URL pendant 2 ans

Température de fonctionnement

-40 à plus 95 degrés

Pression maximale

40 MPa

Matériel

Bride rectangulaire : SS304/SS316

Vidange et évent : SS304/SS316

Diaphragme : SS316/ HB / HC / Monel / Tantale

Joint torique mouillé

Buna N, Viton, PTFE

Boulons et écrous

CS/SS304/SS316

Support de montage

CS / SS304 / 316

Nom / Plaque signalétique

SS304 / SS316

Boîtier de convertisseur

Alliage d'aluminium avec polyuréthane

Liquide de remplissage

Huile de silicone / Huile fluorée

Classe de protection

IP65 (Standard) Sécurité intrinsèque EEx ia IIC T5 (Standard) Antidéflagrant Ex D IIB T5

Afficher

5 chiffres programmables et 0-100 pourcentage Bargraph

Unité d'affichage

Standard 22 unités d'ingénierie différentes 5 chiffres programmables pour une unité spéciale

Clavier

3 touches internes pour la programmation et le réglage de la sortie

Sortie courant

4 - 20 mA 2 fils avec signal Hart (Compatible) Charge : Rohm=(Vdc-9)*50

Source de courant

9 - 32 VDC

Amortissement

0 - 32 secondes

Temps de réponse

200 millisecondes

Montage

Support sur tuyau de 2"

Limite d'humidité

0 à 100 % d'humidité relative

Activer l'heure

2 secondes avec amortissement minimum

Étalonnage du zéro

Étalonnage automatique du zéro par bouton-poussoir

Entrée de câble

Filetages de conduit M20 / 1/2" NPT (femelle)

Effet de la température

plus /-00,18 % ~ plus /-00,5 % de l'étendue par 20 degrés

Effet de vibration

plus /-00,05 % d'URL par g à 200 Hz dans n'importe quel axe

Effet EMI/RFI

Suivez SAMA PMC 33.1 de 20 à 1000 MHz et pour des intensités de champ jusqu'à 30 V/m

Processus

Connexion

1/4" - 18 NPT

1/2" - 14 NPT (avec adaptateur)

Température ambiante

-25 à plus 80 degrés

Article

Code

spécification

HY3051SAP

Transmetteur de pression manométrique

Plage de mesure

2

0-0.1~1.5 Kpa

3

0~7,5 Kpa

4

0~37,4 Kpa

5

0~186,8 Kpa

6

0~690 Kpa

7

0~2 068 Kpa

8

0~6 890 Kpa

9

0~20 680 Kpa

Sortir

S

4-20 mA, protocole HART, sortie linéaire

J

4-20 mA, protocole HART, sortie racine carrée (plage supérieure ou égale à 5 kpa)

Matériau du diaphragme / Liquide de remplissage

2

Huile de silicone en acier inoxydable 316L

3

Hastelloy C(range >3Kpa) Huile de silicone

A

Acier inoxydable 316L Huile fluorée

L'orifice d'évacuation

B

Arrière de la bride de procédé ou aucune

U

Côté bride process supérieur

L

Côté bride process inférieur

Matériau du joint torique mouillé

7

Buna-N (NBR)

6

Viton (FKM) (température supérieure ou égale à -20 degré)

5

Viton basse température (FKM-GFLT)

Connexion de processus

H

1/4'' NPT F

Limite de pression maximale

1

14 Mpa( 4Mpa pour la gamme 2)

3

25 MPa

5

32 MPa

Entrée de câble

1

M20*1.5

Support de montage

B00

Aucun

B01

Support incurvé de type tube (acier au carbone)

B02

Support de montage mural (acier au carbone)

B03

Support plat de type tube (acier au carbone)

B04

Support incurvé de type tube (acier inoxydable)

B05

Support de montage mural (acier inoxydable)

B06

Support plat de type tube (acier inoxydable)

Facultatif

d

Type à sécurité intrinsèque, antidéflagrant (Exd IIC T4~T6)

i

Sécurité intrinsèque (Exia IIC T4~T6)

M3

affichage LCD

D1

Vanne de vidange ou vis en acier inoxydable (2pcs)

C1

Bride de taille femelle 1/2 '' NPT (2 jeux)

C12

1/2'' NPT-M20*1.5-Tuyau de pression Φ14 (2 ensembles)

C2

Joint en T à filetage mâle M20 * 1.5 (2 jeux)

C21

Joint M20 * 1,5 T - tuyau de pression Φ14 (2 ensembles)

K1

Traitement dégraissant
